產品介紹

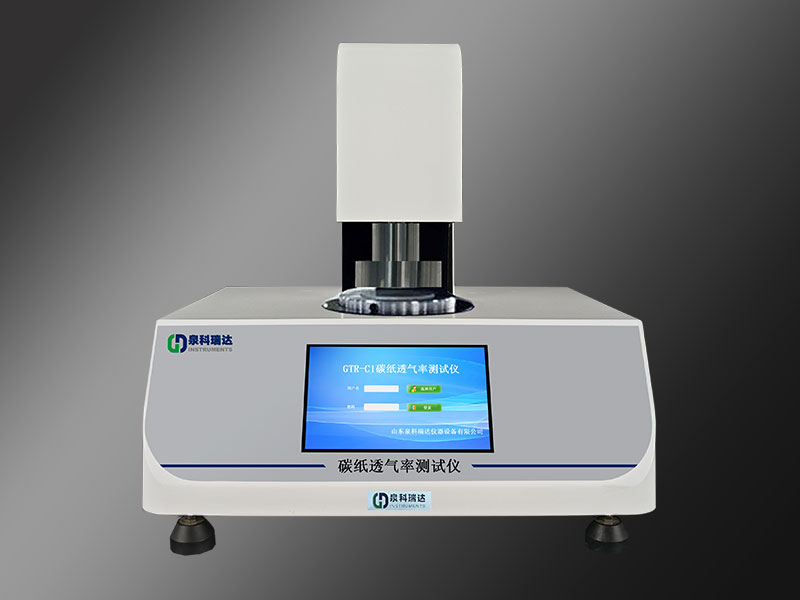

　　GTR-C1碳紙透氣率測試儀依據GB/T20042.7-2014設計研制而成，采用壓差法的測試原理，專業用于質子交換膜燃料電池用各種類型的炭紙透氣率測試。

　　注1：支持訂制單臺主機實現二或三工位(腔)同時測試，支持主機衛星機模式。

　　一、基本信息

　　二、應用領域

　　三、測試原理

　　基于壓差法的測試原理，樣品放置在兩夾具中間，試樣兩側形成一個恒定的壓差，氣體在壓差的作用下，由高壓側透過試樣向低壓側流動。根據透過流量、樣品厚度、測試面積、測試壓差計算出炭紙的透過率。

　　在恒定溫度下,單位壓差、單位時間氣體透過單位厚度、單位面積樣品上的氣體體積,單位為毫升毫米每平方厘米小時毫米汞柱[ml·mm/(cm2·h·mmHg)]。

　　四、產品特征

• 搭載7寸觸摸屏，顯示實時數據及曲線(有臺式機電腦方案可選)

• 支持主機、衛星機聯用(可拓展至9臺)，可拓至30工位同時試驗

• 超高壓力分辯率，超低基準零點，零點飄動小

• 單機支持多工位定制，實現單機1-3腔同時測試

• 試樣氣動快速夾持釋放機構，支持腳踏氣動夾持操作

• 可根據不同的樣品需求定制測試量程;

• 在量程范圍內，壓力連續無級可調，全自動操作，自動測量并計算結果;

• 內置微型打印機，可實時打印測試報告;

• 菜單式界面，各項試驗功能獨立菜單式操作，參數設置與試驗操作方便

• 開機密碼登陸，防止非相關人員隨意開機，四級權限管理

• 計算機軟件可實現分級權限管理、審計追蹤、電子簽名等功能(需加購)

• 支持試驗數據多種格式文件導出及文件驗證

　　五、技術參數

　　六、參考標準

　　GB/T20042.7-2014質子交換膜燃料電池 第7部分:炭紙?zhí)匦詼y試方法

　　注2：可支持更多標準的定制專款專用儀器。

　　七、配置

　　標準配置：主機(配有觸摸屏)、微型打印機。

　　選購件：聯機衛星機、上位機軟件、密封圈、其它訂制。

　　注3：氣動夾持氣源由用戶自備、試驗氣體由用戶自備;若采購上位機軟件，由用戶自備計算機。

注：泉科瑞達儀器致力于產品性能和功能的創新及改進，產品技術規格、外觀、界面亦會相應更改。上述情況恕不另行通知，您可聯絡我司獲取最新資料，本公司保留修改權與最終解釋權。
